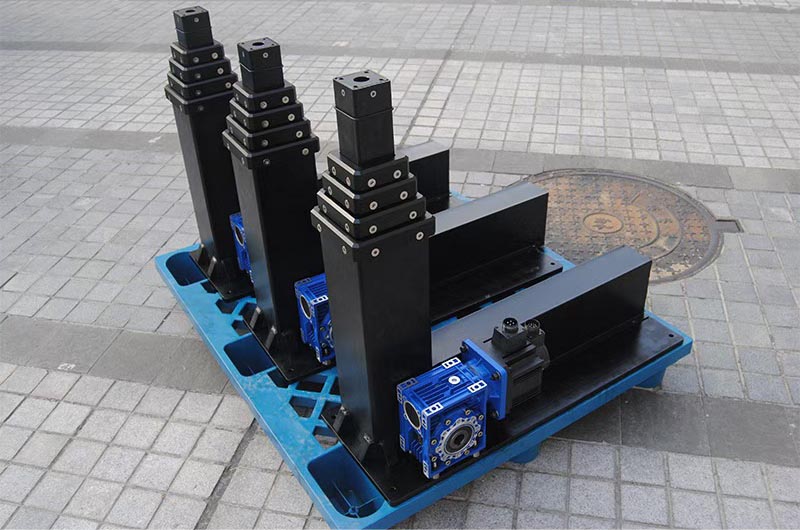

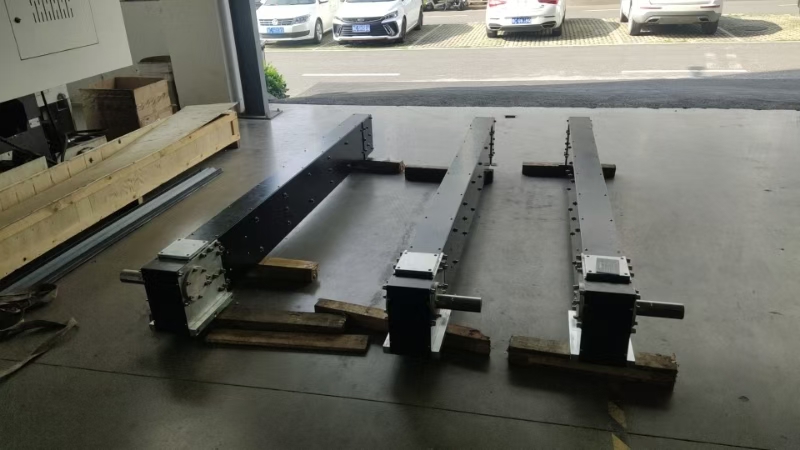

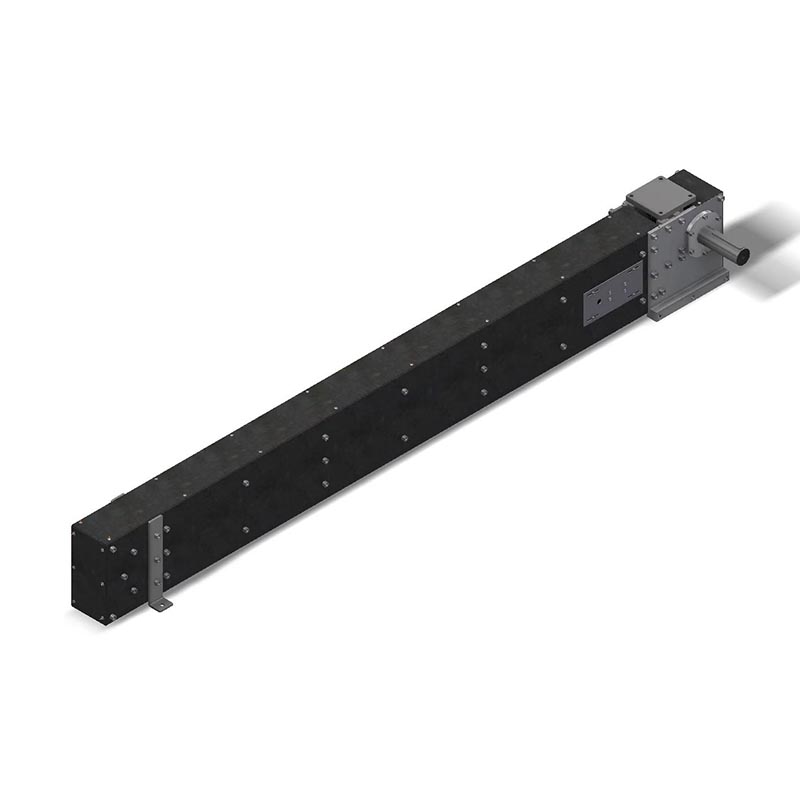

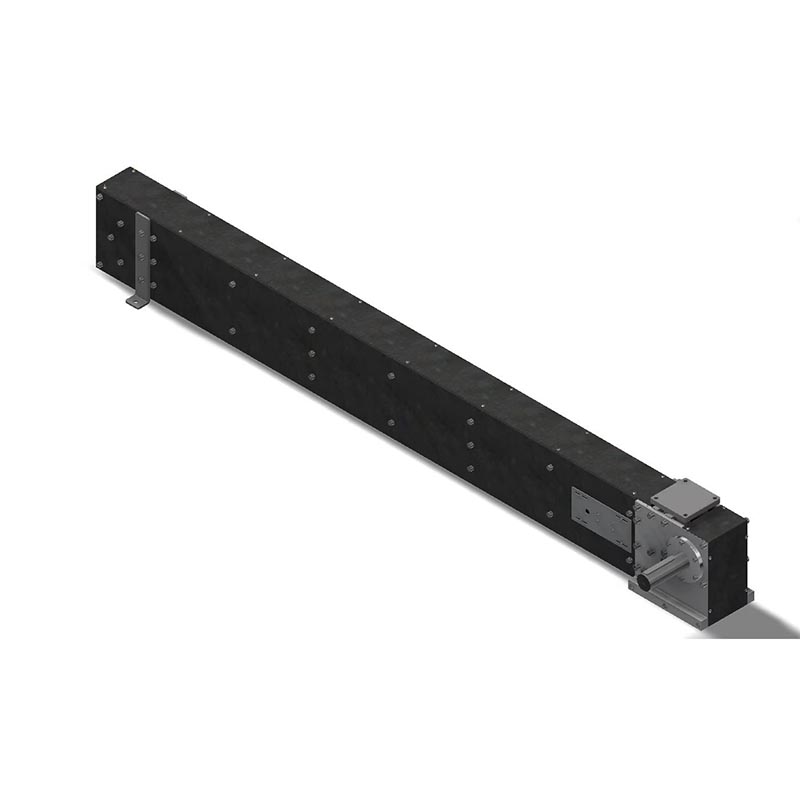

Système de levage à chaîne rigide

Lorsque le système de levage à chaîne rigide du fournisseur Homall Chine entraîné par un motoréducteur, les segments de chaîne se verrouillent étroitement pour former une colonne rigide solide pour fournir une force de poussée et de levage constante ; lors de la rétraction, les maillons de la chaîne se déverrouillent et se plient pour se replier de manière compacte à l'intérieur de l'armoire de rangement intégrée, économisant ainsi considérablement de l'espace d'installation sans fondation très profonde ni espace de dos réservé. Nous fournissons deux constructions courantes : une chaîne rigide simple simple et une chaîne rigide double à maillage duplex pour des exigences de charge différenciées.

Caractéristiques principales du produit

1. Disposition compacte et peu encombrante

Aucun espace de course arrière réservé requis ; La chaîne pliée est entièrement contenue à l'intérieur du boîtier d'entraînement, réduit l'encombrement global de l'installation de plus de 60 % par rapport aux unités de levage à vis/hydrauliques traditionnelles, idéale pour les installations dans des espaces étroits, y compris le mât de levage monté sur véhicule et le système de support de conteneur.

2. Charge élevée et performances stables

La chaîne rigide à maillage duplex supporte une charge statique maximale jusqu'à 25 tonnes et une charge de travail dynamique jusqu'à 20 tonnes ; plage de course disponible de 0,3 m à 16 m, vitesse de fonctionnement nominale de 10 à 200 mm/s, arrêt arbitraire à n'importe quelle position sur la course complète avec une précision de positionnement répétée au millimètre près.

3. Conception propre et nécessitant peu d’entretien

Totalement sans fuite d'huile et sans pollution par les fluides hydrauliques, parfaitement adapté aux salles blanches, à la transformation des aliments, à la météorologie et aux environnements difficiles antidéflagrants ; le modèle standard n'a besoin que d'une lubrification périodique tous les 40 000 cycles de travail, longue durée de vie de plus de 2 millions de cycles dans des conditions de travail normales.

4. Montage flexible et utilisation multidirectionnelle

Prend en charge le levage vertical, le push-pull horizontal et le levage par suspension en trois modes de fonctionnement ; angle d'installation de l'armoire personnalisé (0°/90°/180°), arbre de sortie gauche/droite/double pour répondre aux exigences diversifiées de disposition des équipements.

5. Fonctionnement à faible bruit

Maillon de chaîne et structure de pignon d'entraînement usinés avec précision, bruit de fonctionnement contrôlé en dessous de 60 dB pour un déploiement sur le terrain en intérieur et silencieux.

Configuration et personnalisation facultatives

Source du lecteur

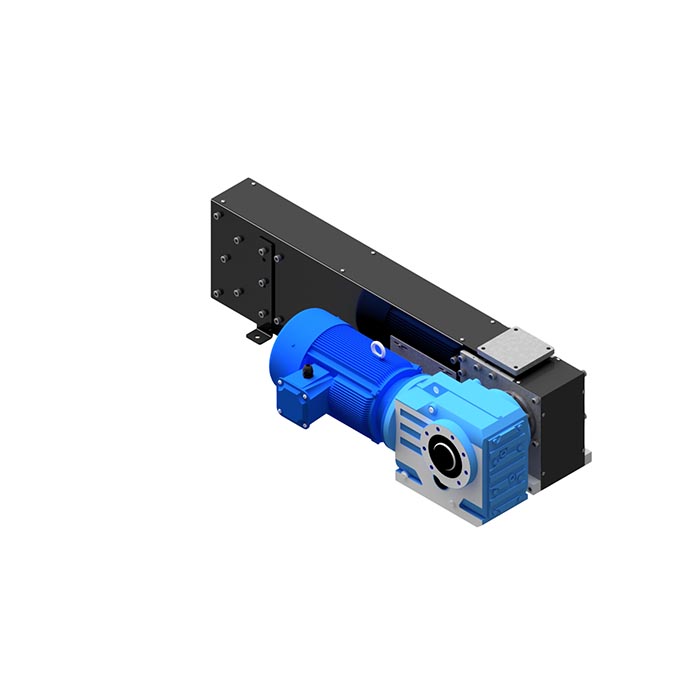

Le système de levage à chaîne rigide est doté d'un motoréducteur électrique 380 V/220 V, d'un moteur de frein, d'un servomoteur avec encodeur pour un positionnement précis.

Option matérielle

Chaîne standard en acier au carbone, chaîne en acier inoxydable 304 pour chantiers côtiers et chimiques résistants à la corrosion

Pièces auxiliaires

Fin de course supérieur/inférieur, protection de sécurité contre les surcharges, bouclier extérieur anti-poussière, course et charge personnalisées selon le dessin du client

Large application

Mât télescopique mobile, tour de communication montée sur véhicule, système de levage d'éclairage de terrain

Ligne de production automatisée de poussée de matériaux, plate-forme élévatrice industrielle et entraînement de remplacement d'élévateur à ciseaux

Pied de support réglable pour conteneur, unité de levage intelligente pour garage de stationnement, mécanisme de levage de scène

Équipement de surveillance environnementale, équipement de levage médical pour salle blanche, dispositif de levage auxiliaire aérospatial

Spécifications techniques clés (série standard)

Chaîne rigide simplex

Charge dynamique 0,5 à 8 tonnes, course maximale 8 m

Chaîne rigide à maillage duplex

Charge dynamique 8–20 tonnes, course maximale 16 m
