Sélection d'un Tour en treillisil ne s’agit pas simplement de choisir une structure suffisamment haute. Les performances de la tour dépendent de plusieurs facteurs interconnectés, notamment les conditions du site, la charge du vent, le poids de l'équipement, la disposition des antennes, la conception des fondations, la protection contre la corrosion, les exigences de transport et les conditions d'installation. Une tour en treillis bien conçue répartit efficacement les charges à travers ses éléments en acier interconnectés tout en maintenant un poids structurel relativement faible. Cela le rend adapté aux applications où la hauteur, la stabilité, l'accessibilité et le contrôle des coûts sont importants.
Pour les maîtres d’ouvrage et les équipes d’ingénierie, l’essentiel est d’évaluer l’ensemble du système structurel plutôt que de se concentrer uniquement sur la tour elle-même. Les sections suivantes fournissent des conseils pratiques pour comprendre la construction, les applications, les considérations de conception, l'installation, la maintenance et les décisions d'achat.

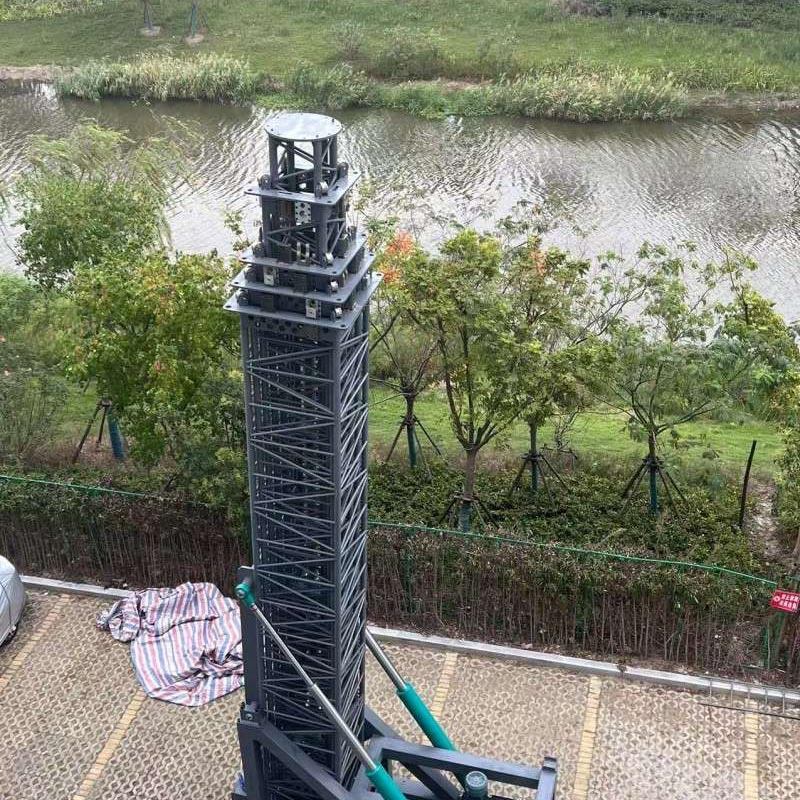

A Tour en treillisest une tour structurelle autoportante ou soutenue constituée d'éléments en acier interconnectés disposés dans un cadre ouvert. Au lieu d'utiliser un grand arbre solide, la structure repose sur plusieurs éléments verticaux et diagonaux pour supporter les forces de compression, de tension, de cisaillement et de flexion.
Cette configuration ouverte est l’une des caractéristiques les plus importantes d’une tour en treillis. En réduisant la quantité de surface solide exposée au vent, la structure peut atteindre un comportement aérodynamique favorable tout en conservant la capacité portante requise. Dans le même temps, les éléments interconnectés créent un cadre tridimensionnel stable capable de supporter des antennes, des câbles, des équipements d'éclairage, des plates-formes, des composants de transmission, des caméras et d'autres charges.
La plupart des tours sont fabriquées en acier de construction, car l'acier offre une résistance élevée, des propriétés mécaniques prévisibles et une bonne compatibilité avec les traitements de surface protecteurs. Selon le projet, les éléments peuvent être connectés à l'aide d'assemblages boulonnés, de composants soudés ou d'une combinaison des deux.
La performance d’une tour en treillis provient de l’interaction entre ses composants individuels. Bien que les configurations varient selon la hauteur et l'application, une structure typique comprend plusieurs éléments essentiels.
La géométrie de la tour est tout aussi importante. Une base plus large offre généralement une plus grande stabilité, tandis qu'une conicité soigneusement conçue peut réduire les besoins en matériaux à mesure que la tour s'élève. Les ingénieurs doivent équilibrer l’efficacité structurelle avec la charge de l’équipement, les restrictions du site, le transport et les exigences d’installation.
La polyvalence de la construction en treillis permet à ces tours de servir un large éventail de projets d'infrastructure. Leurs applications sont principalement déterminées par la hauteur requise, la capacité de chargement, les conditions environnementales et la configuration de l'équipement.
| Application | Exigences typiques | Pourquoi la construction en treillis aide |
|---|---|---|
| Télécommunications | Antennes, câbles, plates-formes d'équipement | Rapport taille/poids efficace |
| Transmission de puissance | Conducteurs et matériel électrique | Cadre solide pour les charges distribuées |
| Éclairage | Projecteurs et luminaires | Structure surélevée légère |
| Sécurité et surveillance | Caméras, capteurs, appareils de communication | Montage flexible des équipements |
| Installations industrielles | Équipements spécialisés et systèmes d’accès | Configuration structurelle adaptable |
Le cadre ouvert permet de positionner l’acier de construction là où il contribue le plus efficacement au transfert de charge. Au lieu de créer un mur lourd et solide, la tour utilise un réseau de membres pour obtenir rigidité et stabilité. Cela peut contribuer à réduire la masse structurelle inutile tout en respectant les exigences de performances.
Le vent est un facteur majeur pour les structures de grande hauteur. La géométrie ouverte d'une tour en treillis permet à l'air de passer à travers la charpente, réduisant ainsi la surface solide projetée par rapport à de nombreuses formes structurelles fermées. La réponse réelle au vent dépend toujours de la géométrie de la tour, de l'équipement monté, du terrain et des normes de conception applicables, les calculs techniques restent donc essentiels.
Les projets de télécommunications et de surveillance nécessitent souvent plusieurs points de montage. Un cadre en treillis offre de nombreuses possibilités d'installation d'antennes, de câbles, de plates-formes, de lumières et d'accessoires. Une évaluation correcte de la charge est essentielle chaque fois que de l'équipement est ajouté ou modifié.
De nombreuses tours en treillis peuvent être fabriquées en sections modulaires. Les composants peuvent donc être transportés séparément et assemblés sur le site du projet. Cette approche peut être particulièrement utile lorsque les routes d'accès, les dimensions du transport ou les conditions d'installation limitent le mouvement de grandes structures préfabriquées.
Avec une protection appropriée contre la corrosion et un programme d’inspection planifié, les structures en treillis d’acier peuvent fournir un service à long terme. Leurs composants individuels peuvent également être inspectés et, si nécessaire, réparés ou remplacés de manière plus sélective que certains systèmes structurels monolithiques.
Une erreur d'achat courante consiste à sélectionner une tour principalement en fonction de sa hauteur et de son prix. Une spécification fiable devrait plutôt prendre en compte l’environnement d’exploitation complet.
Différentes configurations de tour peuvent convenir à différents projets. Le bon choix dépend des exigences structurelles plutôt que de l’apparence seule.
| Facteur | Tour en treillis | Structure solide/fermée |
|---|---|---|
| Forme structurelle | Cadre ouvert | Surface continue ou fermée |
| Distribution de matériel | Centré sur les éléments structurels | Distribué sur une plus grande surface |
| Interaction avec le vent | La géométrie ouverte peut réduire la zone solide exposée | Une plus grande surface continue peut augmenter l’exposition au vent |
| Montage d'équipement | Très adaptable | Dépend fortement de la conception structurelle |
| Assemblée | Souvent modulaire | Peut impliquer des sections préfabriquées plus grandes |
Même une tour correctement conçue peut rencontrer des problèmes si l’installation et la maintenance sont négligées. La préparation du site doit commencer par la vérification des fondations, le positionnement des boulons d'ancrage, la planification de l'accès et l'inspection des composants.
Lors de l'assemblage, chaque section structurelle doit être installée conformément aux dessins techniques approuvés. Les connexions boulonnées doivent être correctement alignées et serrées en utilisant des procédures appropriées. Le perçage, la découpe, le soudage ou la modification non autorisés peuvent modifier le chemin de charge et ne doivent pas être effectués sans l'approbation technique.
Après l'installation, l'inspection périodique doit se concentrer sur les éléments structurels, les connexions, la protection contre la corrosion, les échelles, les plates-formes, les zones d'ancrage et les points de montage des équipements. Une attention particulière est utile après des événements météorologiques violents ou lorsque des équipements supplémentaires sont installés.
Vérifiez les fondations, les composants, les dessins, l’accès et les conditions du site.
Vérifiez l’alignement, les connexions, les procédures de levage et l’intégrité structurelle.
Inspectez la corrosion, les connexions, les supports d’équipement et les composants d’accès de sécurité.
La qualité de fabrication influence directement la cohérence et les performances de service d'une tour en treillis. Les acheteurs doivent évaluer plus que l’apparence finale de la structure finie.
Un fournisseur fiable doit également être en mesure de discuter des exigences spécifiques au projet plutôt que de proposer une structure unique. Pour les projets internationaux, la communication concernant les hypothèses de chargement, les dessins techniques, l'emballage, l'expédition, les instructions d'installation et les exigences locales est particulièrement importante.
Une tour en treillis fournit une plate-forme structurelle surélevée pour des équipements tels que des antennes, des composants de transmission, des lumières, des caméras et des dispositifs de surveillance. Son cadre ouvert est conçu pour assurer la stabilité structurelle tout en utilisant efficacement les matériaux.
Oui. Ils sont largement utilisés pour les télécommunications car leur cadre peut supporter des antennes, des câbles, des plates-formes et d'autres équipements tout en offrant plusieurs emplacements de montage et une configuration structurelle efficace.
Dans de nombreux projets, la tour peut être conçue en fonction de la hauteur requise, des charges d'équipement, des conditions du site, des dispositions de montage, des systèmes d'accès, des exigences des fondations et des besoins en matière de protection contre la corrosion. La personnalisation doit toujours être basée sur des calculs techniques.
Les informations utiles comprennent la hauteur de la tour, l'emplacement, le type et le poids de l'équipement, les dimensions de l'antenne, les conditions de vent, les informations sur les fondations, les exigences d'accès, la protection de surface préférée, la quantité et la destination de livraison.
La galvanisation et d'autres revêtements protecteurs appropriés peuvent aider à protéger les composants en acier de l'exposition environnementale. Le système approprié dépend du climat local, de l'humidité, de l'exposition au sel, des conditions industrielles et de l'environnement de service attendu.
Les intervalles d'inspection dépendent de l'environnement de la tour, de son utilisation, des réglementations locales, des recommandations du fabricant et de l'importance structurelle. Les inspections de routine doivent vérifier les éléments, les connexions, la corrosion, les zones de fondation, les systèmes d'accès et les équipements montés, avec des contrôles supplémentaires après des événements météorologiques importants, le cas échéant.
Un bien conçuTour en treillispeut fournir une combinaison pratique de résistance, d’efficacité structurelle, de flexibilité d’installation et de facilité d’entretien à long terme. Son cadre ouvert le rend particulièrement utile pour les télécommunications, les infrastructures électriques, l'éclairage, la surveillance de la sécurité et d'autres applications nécessitant une prise en charge d'équipement élevée.
La décision d’achat la plus importante ne consiste pas simplement à choisir la tour la plus haute ou la moins chère. Les propriétaires de projet doivent prendre en compte dès le début les charges structurelles, les conditions environnementales, les exigences en matière de fondations, la configuration des équipements, la protection contre la corrosion, la qualité de fabrication, les procédures d'installation et la maintenance future.
Pour les entreprises nécessitant des solutions de tour fiables, travailler avec un fabricant expérimenté peut simplifier la coordination technique et contribuer à garantir que la structure finale correspond aux conditions réelles du projet.
Homall Industrie Limitéepeut aider les clients à la recherche de solutions de pylônes en treillis pratiques et orientées projet. Partagez la hauteur de la tour requise, l'application, la charge de l'équipement, les conditions du site, la quantité et les exigences de livraison pour discuter d'une configuration appropriée. ContactNous.
-
